     N型冷凝泵概述：
     N型泵，系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。液體溫度不超過80℃。泵進口壓力不高于0.6MPa。

     N型冷凝泵參數范圍：
     流量Q  11~120m³/s
     揚程H  12~143m

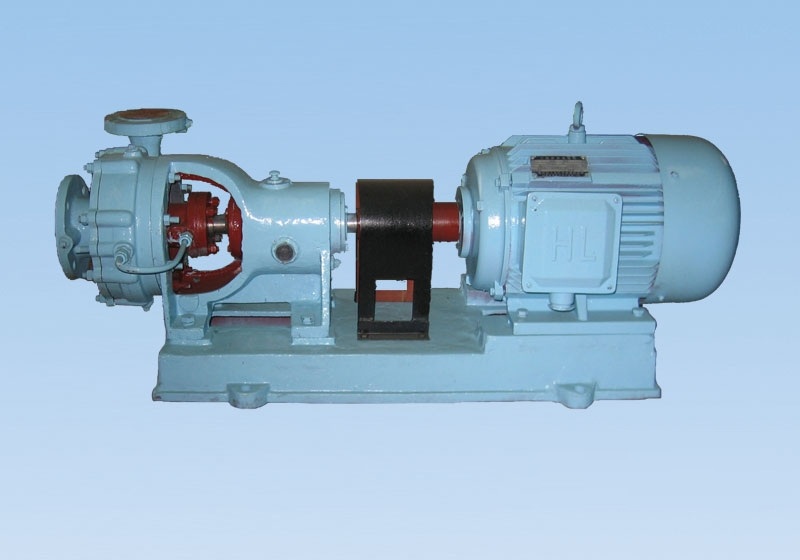

     N型冷凝泵的圖片：



     N型冷凝泵型號說明：
     100N－45
     100－泵進口口徑
     N－冷凝水泵
     B－懸架式
     45－泵的設計揚程m
     GN L₃－A  GN L₃－B
     G－高吸程
     N－冷凝水泵
     L－立式
     3－泵進口口徑為3寸
     A、B－兩種不同葉輪外徑

     N型冷凝泵結構型式：
     NB、NBA、GN、N型為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。

     N型冷凝泵旋轉方向：
     從電機端看，泵為逆時針方向旋轉

     N型冷凝泵主要零件材質：
     泵的體過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為優質碳素鋼。

     N型冷凝泵成套范圍：
     成套供應泵、電機、聯軸器、止回閥、閘閥。


     N型冷凝泵的型號參數：


參數   型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽 蝕余量	葉輪名 義直徑	進出 口徑	泵重
						功率	型號
	m3/s	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
100NB-45	14.4 24.0 31.0	4.00 6.67 8.61	54 50 42	2980	4.81 6.05 6.3	7.5		45 57 60	0.61 0.81 0.88	196
100NB-45A	13 18 22	3.61 5.00 6.11	48 46 45	2900	3.8 4.3 4.7	5.5		45 52 57	0.61 0.71 0.81	185
100NB-60	21.6 36 50.4	6 10 14	69 65 61	2930	9.26 11.75 13.97	15 18.5		44 54 60	0.7 0.8 1	210
100NB-60A	21.6 36 50.4	6 10 13.9	41 39 37	2930	5.61 7.21 13.97	11		43 53 58.5	0.75 0.90 1.1	175
3N6H	16.5 22 30	4.8 6.1 8.3	68 67 64	2930	6.79 8.03 9.51	11 15		45 50 55	0.75 0.85 1.05	222
3N6	16.5 22 30	4.8 6.1 8.3	62 61 58	2930	6.65 7.40 8.80	11		44 49 55	0.75 0.85 1.05	215
3N6×2	18 26 34	5 7.22 9.45	131 128 123	2950	15.29 17.43 19.98	22		42 52 57	0.8 0.95 1.15	首215 次222
3N6×2A	18 26 34	5.00 7.22 9.45	108 105 101	2950	12.9 14.6 16.7	18.5		41 51 56	0.8 0.95 1.15	首215 次205
4N6H	30 40 50 65	8.33 11.1 13.9 16.7	78 76 72 65	2950	13.3 15.3 16.9 20.2	22		48 54 58 57	0.85 0.95 1 1.15	230
4N6	30 40 50 60	8.33 11.1 13.9 16.7	66 64 61 59	2950	11.46 13.15 14.45 17.21	18.5 22		47 53 57.5 56	0.85 0.95 1 1.1	215
4N6A	30 40 50	8.33 12.5 13.9	40 38 37	2930	6.67 7.5 8.85	11		49 55.5 58.5	0.9 1 1.1	175
4N5×2	30 45 50	8.33 12.5 13.9	110 105 101	2930	19.2 23.8 24.1	30		47 54 57	0.95 1.1 1.2	首220 次210

 167




參數   型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽 蝕余量	葉輪名 義直徑	進出 口徑	泵重
						功率	型號
	m3/s	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
4N5×2A	30 45 50	8.33 12.5 13.9	100 95 91	2950	17.4 21.5 21.7	30		47 54 57	0.95 1.1 1.2	首215 次195
4N6×2H	30 45 50	8.33 12.5 13.9	135 130 123	2950	23 29 33.5	37		48 61 60	0.95 1.15 1.25	首230 次220
6N6	40 65 95 115	111 18 26.4 32	92 91 89 86	2950	23.3 29.5 34.5 38	45		43 54 67 71	0.8 0.9 1.05 1.2	262
6N6A	36 54 80 100	10 15 22.2 27.8	70 69 68 66	2950	16.3 19.1 22.8 26.1	30		43 53 65 69	0.8 0.9 1 1.1	225
6N6B	36 60 90 108	10 16.7 25 30	86 85 82 78	2950	19.6 25.7 30 33.3	37		43 54 67 69	0.8 0.9 1.05 1.15	245
3NBA-5	15 20 25 30	4.17 5.56 6.94 8.33	30 28 25 22	2980	2.29 2.60 2.85 3.10	5.5	Y 132S1-2 YB	53.4 58.7 59.8 58.0	7.30 8.30 9.30 10.30	160	80 45	45
GNL3-A	5 6 9 11	1.39 1.67 2.50 3.06	44 42 39 34	2980	1.71 1.78 2.03 2.00	3.0	Y 100L-2 YB	35 38 47 51	0.6 0.62 0.65 0.7	140	80 50	140
GNL3-B	12 15 18 20	3.33 4.17 5.00 5.56	48 45 41 38	2980	3.08 3.54 3.87 4.06	5.5	Y 132S1-2 YB	51.0 52.0 52.0 51.0	0.65 0.70 0.72 1.05	147	80 50	140
GN3/12	5 7 9 12 15	1.39 1.94 2.50 3.33 4.17	41 39 36 32 25	2980	1.51 1.65 1.76 1.97 2.08	2.2	Y 90L-2 YB	37 45 50 53 49	0.8 0.8 0.8 1.2 1.2	134	80 50	45
2.5N3×2	8 10 12	2.22 2.78 3.33	52.5 51.5 50.5	2980	3.05 3.42 3.75	5.5	Y 132S1-2 YB	37.5 41 44	1.9 2.0 2.2	148	65 50	53
