長沙水泵廠主要介紹HW型混流泵如下：

HW型混流泵概述：
HW型泵為臥式、單級、單吸、渦殼式混流泵。適用于輸送清水或物理、化學性質類似于清水的其他液體。被輸送的液體溫度不高于50攝氏度。廣泛用于農田排灌、工業和城市給排水等多種場合。

HW混流泵性能范圍：
流量Q 90~900m3/h
揚程H 3.5~22m

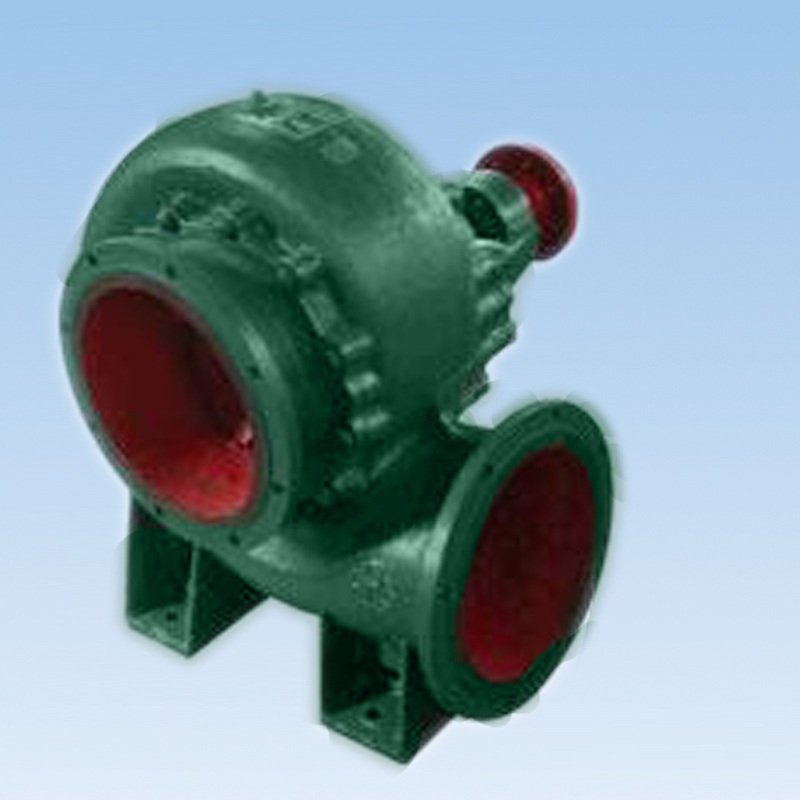

HW型混流泵圖片：



HW型混流泵優點：
結構簡單、使用可靠、裝修方便，而且效率高、體型小、重量輕。

HW型混流泵傳動方式：
有直接傳動和變速傳動。常用動力機時電動機和柴油機。訂貨時應明確動力機的型號（功率、轉速），以便確定聯軸器或皮帶輪的規格。

HW型混流泵水泵方向：
向水泵進口看，葉輪一般為逆時針旋轉（650HW—5、—7、—10泵為順時針旋轉）

HW型混流泵型號說明：
100—HW—8—S
100——泵進、出口直徑mm
HW——臥式渦殼混流泵
8——設計揚程，m
S——變形代號

HW型混流泵主要零件材質：

	清水型	紙漿型	污水型
泵體	HT200	HT250	根據溶液的PH值不同而定
葉輪	HT200	球目鑄鐵
軸	45#	45#
泵蓋	HT200	HT250
密封	填料密封	填料密封或機械密封	填料密封或機械密封

HW型混流泵成套范圍：
成套供應泵，電動機和底座或安裝墊板。

HW型混流泵的型號參數：

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽 蝕余量	葉輪名 義直徑	泵口徑		泵重
						功率	型號				進	出
	m3/s	L/s	m	r/min	kw	kw		%	m	mm	mm	mm	kg
10HW-40	771	214.2	11.2	1480	28.4	37	Y224S-4	83	5.7	298	250	250	300
10HW-40Ⅰ	771	214.2	11.2	1480	28.4	37	Y224S-4	83	5.7	298	250	250	300
10HW-40	771	214.2	11.2	1480	28.4	37	Y224S-4	83	5.7	298	250	250	300
10HW-40Ⅰ	771	214.2	11.2	1480	28.4	37	Y224S-4	83	5.7	298	250	250	300
10HW-40A	720	200	7.6	1480	18.06	30	Y200L-4	82.56	5.6	270	250	250	300
10HW-40ⅠA	720	200	7.6	1480	18.06	30	Y200L-4	82.56	5.6	270	250	250	300
10HW-40A	720	200	7.6	1480	18.06	30	Y200L-4	82.56	5.6	270	250	250	300
10HW-40ⅠA	720	200	7.6	1480	18.06	30	Y200L-4	82.56	5.6	270	250	250	300
12HW-35	696	193.3	12.6	1480
12HW-43	1096
10HW-40	798	221.7	12	1500	31.4	64.8	柴油機*	83	6.13	298	250	250	300
10HW-40Ⅰ	798	221.7	12	1500	31.4	64.8	柴油機*	83	6.13	298	250	250	300
10HW-40	798	221.7	12	1500	31.4	64.8	柴油機*	83	6.13	298	250	250	300
10HW40Ⅰ	798	221.7	12	1500	31.4	64.8	柴油機*	83	6.13	298	250	250	300
10HW-40A	852	236.7	13.7	1600	38.3			83	6.9	298	250	250	300
10HW-40ⅠA	852	236.7	13.7	1600	38.3			83	6.9	298	250	250	300
10HW-40A	852	236.7	13.7	1600	38.3			83	6.9	298	250	250	300
10HW-40ⅠA	852	236.7	13.7	1600	38.3			83	6.9	298	250	250	300
12HW-35	720	200	13.5	1500	32.7	108	柴油機*	81	4.5	302	300	300	400
12HW-35A	864	240	19.4	1800	55.7			82	6.5	302	300	300	400
12HW-43	1134	315	13.7	1500	51	108	柴油機*	83	6.3	328	300	300	400
12HW-43A	1362	378.3	19.7	1800	88.1			83	9.05	328	300	300	400
24HW-27	2500 3100 3500	694.4 861.1 972.2	12.2 11.3 10.3	495	100.4 112.3 117.5	132		82.8 85 83.6	3.9 4.4 4.9	660.5	609.5	609.5	2850
26HW-40	4014 4457 5191	1115 1238 1442	12.7 11.2 8.6	595	159.6 150.9 139.6	185		87 90 87	5.5	730	650	650	1800
26HW-50	3226 4032 4378	896 1120 1216	10.6 7.55 5.92	595	107 96.4 88.2	132		87 86 80	5.5	685	650	650	1800
32HW-40	5760 6480 7920	1600 1800 2200	18.7 17 12.6	595	358 357 340	400		82 84 80	5.4 6.4 6.7	850	800	800	4794

中聯長沙水泵廠主要介紹HW型混流泵的簡單介紹，有關更多的疑問歡迎隨時來長沙水泵廠有限公司來進行咨詢哦！
