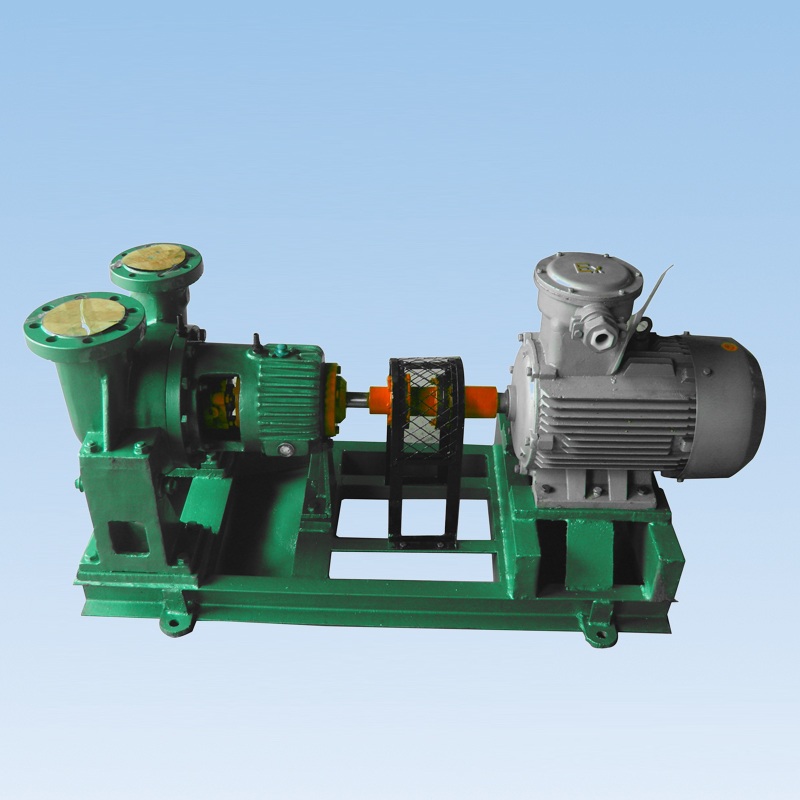

AY型油泵概述：

　　AY型系列離心油泵可用在石油精致、石油化工和化學工業及其它輸送不含固體顆粒的石油、液化石油氣等介質。

AY型油泵參數范圍：

　　流量Q 6.25～500m3/h

　　揚程H 60～300m

AY型油泵型號說明：

　　例：250AYS80

　　250-吸入口直徑

　　A-參照美國石油學會API1610《一般煉廠用離心泵》標準第一次改造

　　Y-離心油泵

　　S-葉輪為雙吸

　　80-單級揚程

　　例：65AY100×2B

　　65-吸入口直徑

　　A-參照美國石油學會API1610《一般煉廠用離心泵》標準第一次改造

　　Y-離心油泵

　　100-單級揚程

　　2-級數

　　B-葉輪切割次數

AY型油泵結構型式：

　　AY型油泵分為六種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。

　　該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪，軸承、軸封等零部件。

AY型油泵主要零件材質：

　　除以上三類材質外，用戶還可以選用其他材料也可按GB/3215-82煉廠化工及石油化工流程用離心泵，通用技術條件，選擇泵的各零部件材料或其他特殊材料，但需與我廠洽商。

AY型油泵用途:

　　1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。

　　2、水力過流部位采用了高效節能泵的水力模型，平均比老Y型油泵的效率高5—8%。

　　3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。

　　4、零部件通用化程度高，通標件為幾個系列產品共用。

　　5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。

　　6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區。

AY型油泵主要零件材質:

材料類別		1	2	3
使用溫度		-20℃～+150℃	-45℃～+400℃	-45℃～+400℃
零件名稱	泵體泵蓋	HT250	ZG230-450	ZG1Cr13Ni
	葉輪	HT250	ZG230-450	ZG1Cr13Ni
	軸	45	35CrMo	3Cr13
	泵體密封環	HT250	HT250	3Cr13
	葉輪密封環	QT50-5	QT50-5	3Cr13
	填料軸套	HT250	45	3Cr13
	機械密封軸套	25	25	3Cr13或1Cr13
