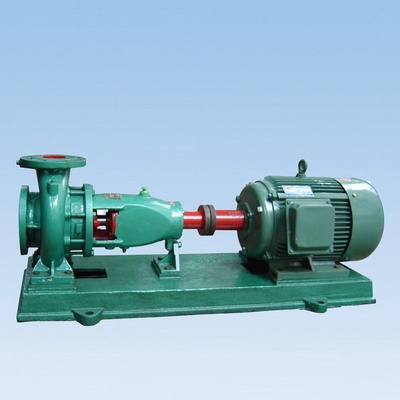

IY型單級離心油泵概述：

　　IY型單級離心油泵，適用于輸送不含固體顆粒的石油產品，被輸送介質的溫度在-20℃~+150℃之間，泵的最高工作壓力布大于1.6MPa，吸入口壓力不大于0.8MPa，主要用于油田、煉廠、石油化學工業。

IY型臥式單級離心油泵參數范圍：

　　流量Q 6.3~200m3/s

　　揚程H 8~125m

IY型單級離心油泵型號說明：

　　IY80-50J-200

　　IY-單級單吸輸油離心泵

　　80-吸入口直徑

　　50-吐出口直徑

　　J-表示降速使用

　　200-葉輪的名義直徑

IY型單級離心油泵結構說明：

　　IY型臥式單級離心油泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。

　　該系列泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲(請參考IY泵結構圖)。

　　泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。

　　軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。

　　傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。
