一、水泵的并聯作用
兩臺或多臺泵的出口送入共用的出口管，稱為泵并聯運行。在灌溉項目中，水通常由多個泵從同一個水源抽取并輸送到同一個灌溉系統。泵并聯是指多臺泵共用一條出水管。每個泵都有一個單獨的止回閥。泵并聯運行時，同一揚程下的流量總和
即：Q和=Q泵1+Q泵2+Q泵3+...... N+Q泵
泵并聯工作的特點：
(1)可增加供水量，主管水流量等于各并聯水泵出水量之和；
(2)泵站的流量和揚程可以通過開泵和停泵的數量進行調節，以達到節能、安全供水的目的。例如，在設計取水泵站時，按城市最大日平均小時流量考慮流量，根據河流干水位考慮水頭。因此，在實際運行中，由于河流水位的變化和城市管網用水量的變化，勢必會涉及到取水泵站機組開、關的調整問題。此外，還需要調整供水泵站的啟停。
(3)當并聯工作的一臺泵損壞時，其他泵仍可繼續供水。因此，并聯泵送水提高了泵站運行調度的靈活性和供水的可靠性。是泵站中最常見的運行方式。
2、水泵的并聯適用于以下情況：
(1)單泵流量太小，不能滿足灌溉系統的需要。
(2)當輸水距離較遠或地形條件復雜，管道土方開挖量較大時，為減少投資，將多臺泵的輸水管合二為一。
(3)北區組井網將多臺泵的出水管連接在一起，便于水資源的配置和合理利用。
并聯運行的水泵揚程應相等或相差不大，最好使用同型號的水泵，運行管理維護也方便。多臺同型號泵并聯。如果每臺泵的進水管與出水匯合點的距離較短，并聯后的總流量等于每臺泵的流量之和，揚程保持不變。
二、水泵串聯
水泵串聯運行是指前級（一級）泵的出水管與后級（二級）泵的進水管相連，由末級（末級）泵向灌溉系統供水。這種運行方式適用于泵站揚程較高，或輸水距離較遠，泵揚程達不到要求，又沒有合適的高揚程泵的場合。在實際使用中，很少看到三個或三個以上的泵串聯，一般是兩個泵串聯。
串聯水泵主要解決揚程不足的問題，串聯后的泵，流量相同，揚程為兩泵之和。在下游泵的實際使用中，為避免上游泵水量不足，通常將下游泵流量調節到最佳狀態，以保證上游泵水量充足。其示意圖如下：

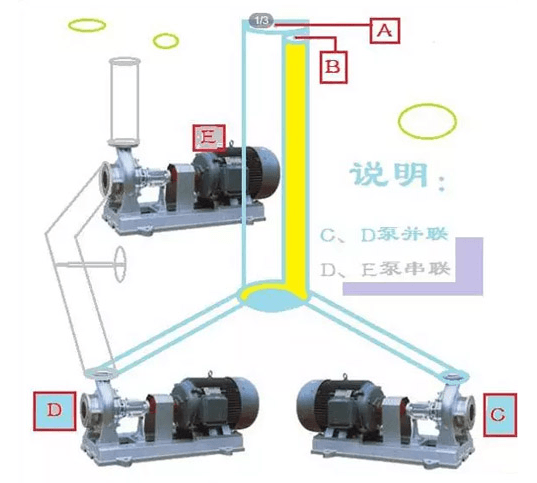

圖中：泵“D”的出口和泵“E”的進口通過管道串聯。水泵串聯后，介質首先進入泵“D”的進口。 “D”泵運行后，介質被推向“E”泵的入口，通過“E”泵的運行將介質輸送到所需的位置。水泵系列是階梯輸送的延伸，什么是階梯輸送？下游的水位太低而太高，無法用單個泵“完成任務”。
對于串聯運行，n-1泵的出口壓力（對于長距離串聯，需要減去泵間的損失）是NTH泵的進口壓力，因此對壓力、軸承和軸封有一定的要求串聯泵，否則會引起殼fr壓力、軸封損壞、軸承發熱等。與并行一樣，關閉一臺或多臺泵將改變其余泵的運行條件。
兩臺泵串聯，流量最好等或差，揚程應高低匹配。低揚程泵應安裝在高揚程泵的前面，從低揚程泵到高揚程泵供水，以免低揚程泵承受不了太大的壓力。如果是同一個泵的兩個型號串聯，那么一個泵的壓力會增加兩倍，必須檢查泵的承載能力或做壓力測試。如果強度不夠，應采取加固措施，否則不宜串聯。如果兩個串聯泵的流量不同，則應在其前面安裝大流量泵，向小流量泵供水。這樣，小流量泵的進口壓力大，可以避免氣蝕。
3、在供熱系統中，水泵串并聯的作用及其區別

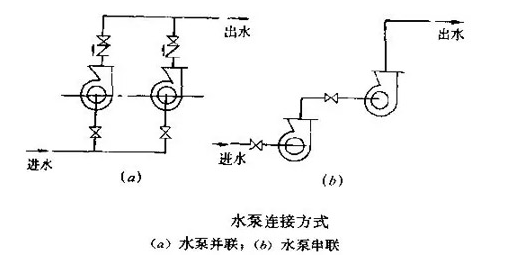

當?shù)谝慌_(tái)水泵的出水管與第二臺水泵的吸入管相連時，稱為兩臺水泵串聯，如下圖所示；當?shù)谝慌_(tái)泵接第二臺泵的吸入管，出口管也接在一起時，泵的并聯稱為下圖所示。
3、在理想狀態下，同一型號規格的兩臺泵的流量與揚程的關系為：
Q = Q1+Q2 H = H1+H2
由以上兩個公式可知，當兩臺或多臺泵串聯時，流量變化不大，揚程疊加。
并聯：Q = Q1=Q2 H = H1=H2
即兩臺或多臺泵并聯時，系統揚程變化不大，但流量疊加。
水泵串聯常用于給水管網加壓。室外供水管網增壓泵站采用串聯水泵。泵并聯常用于單泵不能滿足流量要求，或選用單泵系統流量過大會造成運行成本增加。并聯可根據用水量和用水高峰調整水泵數量，降低運行成本。供暖系統中的循環泵常并聯以滿足流量要求，備用泵也并聯。
通常在初始設計時，需要根據最高用水量和最不利的點來確定流量揚程，然后根據流量揚程確定最經濟的泵量。此時單臺泵的流量為：Q單=Q總量÷數量。但還有另一種情況正好相反，就是單臺泵的性能，以確定在固定線路中的運行條件。這與上述情況不同。需要將特定的管道特性曲線與此時泵的并聯并聯曲線結合在一張圖上，以確定并聯運行后的工作點。有一個很大的誤解，認為并聯流量小于兩泵的總和，這是第二種情況。對于第一種情況設計的流量揚程，單臺泵的工況是流量除以數量。
在與客戶溝通時，客戶總是希望并聯運行的單泵流量略大于系統流量除以臺數。這主要取決于使用哪種設計方法。如果是第一次系統設計，最終運行時所選泵會偏離工作點，即揚程過高。如果是第二種情況，很難說是否一致，因?yàn)椴煌瑥S家的曲線，不同形式的泵，性能是不一致的，但可以肯定的是，根據管路來確定是不經濟的。泵的數量。
在任一情況下，關閉一臺或幾臺泵，單臺泵的變化點，原因是泵運行次數發生變化，新的并聯特性曲線，曲線與管道特性曲線的交點（系統）和顯著變化有發生在原位置的工況（可以看圖，三臺泵并聯運行，如果關閉其中一臺，則并流變?yōu)閮刹⒙?lián)，工況點變?yōu)閮刹⒙?lián)與系統三并聯的交點，此時各泵的運行狀態會偏離原來的三并聯的運行工況。
